Detaillösung bei der Flachdachsanierungen Jurgen Lech Deutsche Bauzeitschrift 06/00 Flachdächer sind oftmals besser als ihr Ruf, fordern aber die volle Aufmerksamkeit der Planer auch im Sanierungsfall

Detailmangel mit sichtbaren Folgen: Ablaufspuren an der Fassade - Folgen eines fehlenden Abstandes zwischen Fassade und Dachrandprofil sowie überlaufenden Niederschlagswassers

Jürgen Lech, Essen Der Autor, geb 1958, absolvierte eine Dachdeckerlehre mit anschliessender praktischer Tätigkeit als Dachdeckergeselle. 1984-1986 besuchte er die Fachschule für Bautechnik in Essen. Anschliessend arbeitete er bei Unternehmen der Bauchemie auf dem Gebiet der Anwendungstechnik. 1992 Beginn der Autorentätigkeit für verschiedene Fachzeitschriften. Herausgabe mehrerer Fachbücher, Selbstständige Tätigkeit als Sachverständiger mit Büros in Essen, Esslingen, und Meissen

Bereits bei der Planung sind eine Vielzahl von Detaillösungen, wie Dachrand und Wandanschlüsse, Anschlüsse an Dachluken, höherliegende Bauteile, die Eindichtung von Dachdurchbrüchen wie Kaminen, Antennenmasten, Lüftern, Lichtkuppeln etc., zu erfassen und gemäss den Vorgaben der geltenden Normen und Richtlinien (Technik) und der VOB (Form) in einem Leistungsverzeichnis (LV) ausreichend zu beschreiben. Die für diese Arbeiten geltenden Fachregeln, wie die Richtlinien für die Planung und Ausführung von Dächern mit Abdichtungen - Flachdachrichtlinien (Fl-Rtl), DIN 18531 - Dachdichtungsarbeiten DIN 18339 - Klempnerarbeiten DIN 1055 - Lastannahmen im Hochbau (Windsogbelastung der Dachabdichtung) DIN 4108 – Wärmeschutz sind nur einige der Regeln, welche bereits bei der Planung, besonders aber bei der Ausführung zu berücksichtigen sind. Aus ihnen lassen sich unter anderem Forderungen wie, ausreichend dimensionierte Anschlusshöhen, eine spannungsfreie Ausbildung, ein kraftschlüssiger Verbund zum Untergrund und last but not least, die langfristige Dichtigkeit der gewählten Lösungen ableiten. Weitere Anforderungen, welche weit über vorgenannte, ausschliesslich das Dach betreffende hinaus gehen, sind die in der 1995 erschienen, novellierten Fassung der Wärmeschutzverordnung aufgestellten. Unter Berücksichtigung des Vorhandenen und der Verhältnismässigkeit der Mittel, stellt uns diese vor fast unlösbare Aufgaben. Im Einzelfall bleibt nur der Umbau grossformatiger, grossflächiger Bauteile, Deckenkonstruktion etc. oder die Entwicklung von Sonderkonstruktionen in Abstimmung mit allen Beteiligten.

Scheinbar ausreichende Detaillösung. Mangelhaft: durch eine undichte (vertikale) Fugenversiegelung kann der Dichtungsanschluss hinterlaufen werden

Die Dachabdichtung sollte bei diesem konstruktiven Detail, in der Regel über die Attikakrone hinweg, ggf. bis über die Unterkante der Holzbohle (Feuchtigkeitsschutz), geführt werden. Eine zusätzliche mechanische Fixierung an der Vorderkante (z. B. mit einem Nagelband), dient dabei der Lagesicherung und dem Schutz der Holzbohle. Ein zusätzlicher mechanischer Schutz und eine Sicherung gegen Abrutschen der Dachabdichtung, kann durch eine Mauerabdeckung erfolgen. Diese sollte gemäss den Forderungen der DIN 18339, der DIN 18531 und den Flachdachrichtlinien, mechanisch, von der Dachabdichtung getrennt montiert und dachseitig geneigt sein. Dieses erfolgt standardmässig durch die nicht sichtbare, gemäss den zu erwartenden Windsoglasten sturmsicher montierte Halterkonstruktion, auf die die objektbezogen gefertigten Metallfertigteile (u-förmig), abschliessend aufgesetzt werden. Ein kraftschlüssiger, spannungsausgleichender (Dehnung) Dachabschluss ist so gewährleistet. Zwischen der Dachabdichtung und der, durch thermische Längenänderung zu erwartenden, spannungsreichen Metallabdeckung, sollte kein direkter Verbund bestehen.

• Überprüfen der Unterkonstruktion bzw. des einzudichtenden Elements auf seine Eignung (siehe VOB).
• Lineare Fixierung im Kehlbereich zum aufgehenden Dachrandabschluss.
• Winddichter Anschluss der Funktionsschichten, wie Wind- oder Dampfsperre und der Abdichtung.
• Ausbildung des An- bzw. Abschlussbereiches mit separaten Anschlussstreifen (mehrteilig).
• Höhe des Dachrandabschlusses.


  • bei Dachneigung bis 5 Grad *. 10 cm
  • bei Dachneigung über 5 Grad * 5 cm
  • jeweils über Oberfläche Belag (Kiesschicht, Plattenbelag, Dachbegrünung etc.).


• Dachseitiges Gefälle (= Mauerabdeckung).
• Überstand des fassadenseitigen Schenkels des Abschlussprofils, je nach Gebäudehöhe von 5 bis 10 cm.
• Kein kraftschlüssiger Verbund der Metallprofile zur Abdichtung.
• Mindestabstand des fassadenseitigen Schenkels in der waagerechten zur Fassadenkonstruktion mindestens 2 cm (abtropfendes Wasser etc.).
• Bei Gebäuden mit einer Höhe > 20 Metern ist ein statischer Nachweis für die Befestigung des Dachrandes erforderlich !

Wie im vorherigen Detailpunkt bereits erwähnt, ist der Detailpunkt Wandanschluss oder besser: "Anschluss an aufgehende Bauteile" in der Abdichtungstechnik, an verschiedensten Bauteilen und Variationen zu finden.
Standardmässig werden Wandanschlüsse an aufgehenden Bauteilen, wie z. B. an Fassaden, Kaminen, Lüftern (Kasten), aber auch an Runddurchbrüchen (Lüftern, Rohren, Stützen, etc.) ausgeführt.
Aus der Beanspruchung dieses Details ergeben sich die folgenden konstruktiven Varianten:

Dieser sollte an Übergängen von starren zu beweglichen Baukörpern, bzw. zwischen zwei beweglichen Baukörpern, ausgebildet werden und ist - richtig ausgebildet - in der Lage die auftretenden Spannungen, ohne eine Weiterleitung derselben an die Dachabdichtung, auszugleichen.
Die Anwendung ist meines Erachtens sinnvoll, wenn z. B. Anschlüsse an bewegliche, ggf. vibrierende Bauteile oder zwischen einer sich ggf. durchbiegenden Schale und einem starren Bauteil (z. B. ein Kamin) ausgeführt werden sollen.
Aber auch beim Anschluss an hoch temperierte Rohre, Lüfter, etc., bei denen hohe Temperaturen an der Anschlussfläche entstehen können (z. B. durch Dampf), ist eine solche Ausführung sinnvoll.
In diesem Fall, bei dem es auf Dauer zu einer Schädigung des Anschlussmaterials kommen kann, ist die Abdichtung, ggf. mit einem Dämmstoffstreifen, von der Anschlussfläche zu trennen und oberseitig (z. B. mit einer Edelstahlschlauchschelle) zu fixieren. Der oberseitige Spalt, wie beim standardmässigen, beweglichen Anschluss, ist regendicht abzudecken.

Der starre (eintlg.) Wandanschluss

Flexible Materialien, aber auch der standardisierte, mehrteilige Dichtungsanschluss mit separaten Anschlussstreifen und der mehrlagigen Sicherheit im kritischen Übergangsbereich (Kehle), ermöglichen in ca. 95 % der geforderten Detaillösungen diese Standardversion. Die Flächenabdichtung wird dabei bis zur OK des einzubringenden Keiles (10 x 10 cm), lose am aufgehenden Bauteil hochgeführt und durch den Anschlussstreifen, der von der OK des Anschlusses bis in die ebene Dachfläche geführt wird, noch einmal überdeckt.

Detailmängel in Serie produziert: mangelnder Abstand der Bauteile untereinander, behinderter Wasser-ablauf, korrodierende Bauteile, etc

So ermöglicht man in diesem spannungsreichen, bedingt durch verschiedene Materialien und Bewegungen hoch beanspruchten Übergang, eine spannungsausgleichende Zone. Auch hier ist im Bereich der flächigen, ebenen Abdichtung - wie an der Oberkante des Anschlussstreifen - zur Lagensicherung eine mechanische Fixierung erforderlich. Grundlegend sind auch hier, wie im vorherigen Detail, folgende massgebliche Forderungen zu berücksichtigen: die Anschlusshöhe bei Dachneigung bis 5 Grad * 15 cm bei Dachneigung über 5 Grad * 10 cm jeweils über Belag ( Dachbegrünung, Kiesschüttung etc.) die lineare Fixierung an diesen Durchbrüchen (hier sind erhöhte Windsoglasten durch Verwirbelung zu erwarten) die Sicherung der Bahnen gegen ein Abrutschen, wie ein regensicherer, oberseitiger Abschluss (z. B. ein Wandanschlussprofil) ggf. mit einem zusätzlichen, ins Mauerwerk eingelassenes Z-Profil zur Abdeckung dieses Bereiches. Der Dichtungsanschlusssollte im Falle einer folgenden Fassadenverkleidung, unter dieser enden. Dies ermöglicht die sichtbare Kontrolle und spart Kosten für Demontagearbeiten (Fassadenverkleidung) bei nachfolgenden Sanierungen. Als Wandanschlussprofile sollten geeignete, biegesteife, profilierte, wie z. B. Aluminiumschienen, mit einem max. Befestigungsabstand von * 20 cm zum Einsatz kommen. Bei Kunststoffbahnen (geringe Dicke) sind herstellerbedingte Verlegedetails, z. B. mit beschichteten Formteilen, zu verwenden.

• Das einzubauende Bauteile muss die Anforderungen des Wärmeschutzes erfüllen und für die gewählte Eindichtungsart geeignet sein.
• Der Klebeflansch muss eine Breite von * 12 cm aufweisen und für die gewählte Eindichtungsart geeignet sein (ggf. vorgefertigte Anschlussmanschetten in gleichen oder kompatiblen Materialien, Schraubflansche, etc.)
• Die lineare Fixierung an diesen Durchbrüchen (hier sind erhöhte Windsoglasten durch Verwirbelungen zu erwarten) ist ausreichend zu dimensionieren.
• Zu erwartende, werkstoffbedingte Spannungen an den Anschlüssen sind bereits bei der Eindichtung, bzw. der Wahl der Dichtungsmaterialien zu berücksichtigen.
• Es ist ein spannungausgleichender Schleppstreifen einzubauen!!
• Dämmstofflücken sind zu vermeiden!!
• Die Dampf- oder Windsperre ist am Bauteil ausreichend hochzuführen (> OK Dämmstoff) und dort dicht zu verwahren (z.B. mit einer Edelstahlschlauchschelle).

Das heisst im Bereich der Dachrinne: Absenken der Traufbohle bzw. Einlassen der Rinneneisen in die Traufbohle. Berücksichtigung der nachfolgenden Lagen bzw. des mehrteiligen Anschlusses, wie z. B. des zusätzlichen Schleppstreifens am Übergang Traufblechkante zur Dachfläche (= Spannungsausgleich). Anschluss ggf. mit einer Kehlbahn (Minimierung der Nähte im wasserführenden Bereich). Beachtenswerte Punkte sind auch der Korrosionsschutz, z. B. bei der Verwendung von Bitumenbahnen (Bitumenkorrosion möglich), aber auch anderen Abdichtungssystemen, bei denen chemische Substanzen verwendet oder herausgewaschen werden können.(siehe Quellschweissmittel, Weichmacherwanderungen und ihre Folgen). Der Anstrich mit Zinkschutzanstrichen kann die Lebensdauer deutlich erhöhen.

Das Dachschichtenpaket hat sich verschoben, der Dachablauf bildet einer Hochpunkt, die vertikal Bauteile zeigen bereits nach wenigen Jahren Rissen.

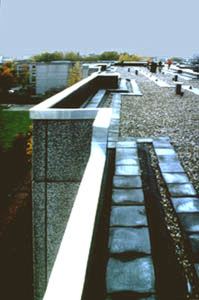

Zu geringe Anschlusshöhe: der lose aufliegende Kies kann über den Dachrand geweht werden

Dazu sollten Randinformationen (z. B. Nutzung des Innenraums, klimatische Verhältnisse, etc.), beim Bauherrn erfragt werden. Eine mechanische Fixierung um den Dachablauf, bzw. des Dachablaufes selbst, dient der Lagesicherheit. In bezug auf eine (zu erwartende?) Rückstellung der Abdichtungsmaterialien, Windsog, etc. sollte diese unbedingt erfolgen. Die Praxis zeigt, dass so manches Dach, z. B. nach einer Verschiebung des Dachschichtenpaketes (Dämmstoffwanderung, Schrumpf) in die Innenräume oder die Tiefsicken der Stahltrapezprofilbleche, entwässert wurde. Direkt einzudichtende Metalleinsätze, -flansche oder -gullys sind nicht nur aus dichtungstechnischer, sondern auch auf Grund einer zu erwartenden Korrosion, bedenklich und entsprechen nicht dem Stand der Technik. Die Bemessungen der erforderlichen Dachabläufe, bzw. der Entwässerungskonstruktionen wird durch die DIN 1968 gemäss der Dachneigung und der Fähigkeit der Regenrückhaltung (z. B. bei bekiesten, oder begrünten Dächern) vorgegeben.
